　　本设计介绍了一种应用lm35温度传感器开发的温控系统，重点阐述了系统结构、工作原理以及采样值量化。同时对lm35传感器特性、系统硬件电路设计、软件设计也作了介绍。该系统体积小、成本低、工作可靠，具有很高工程应用价值。系统稍加改动或扩展，还可以完成温度测量等功能。

　　1、lm35温度传感器

　　lm35是ns公司生产的集成电路温度传感器系列产品之一，它具有很高的工作精度和较宽的线性工作范围，该器件输出电压与摄氏温度线性成比例。因而，从使用角度来说， lm35与用开尔文标准的线性温度传感器相比更有优越之处，lm35无需外部校准或微调，可以提供±1/4℃的常用的室温精度。

　　1）工作电压：直流4～30v；

　　2）工作电流：小于133μa

　　3）输出电压： 6v～-1.0v

　　4）输出阻抗：1ma负载时0.1ω；

　　5）精度：0.5℃精度（在 25℃时）；

　　6）漏泄电流：小于60µa；

　　7）比例因数：线性 10.0mv/℃；

　　8）非线性值：±1/4℃；

　　9）校准方式：直接用摄氏温度校准；

　　10）封装：密封to-46晶体管封装或塑料to-92晶体管封装；

　　11）使用温度范围：-55～ 150℃额定范围。 引脚介绍：

　　①正电源vcc；

　　②输出；

　　③输出地/电源地。

　　2、系统结构及工作原理

　　温控电路由传感器电路、信号调理电路、a/d采样电路、单片机系统、输出控制电路、加温电路构成。电路基本工作原理：传感器电路将感受到的温度信号以电压形式输出到信号调理电路，信号经过调理后输入到a/d采样电路，由a/d转换器将数字量值送给单片机系统，单片机系统根据设计的温度要求判断是否需要接通加温电路。本文设计时以0℃为判别依据，当温度量值低于或等于0℃时，使加温电路接通。当温度量值高于0℃时，加温电路停止工作。

　　从图1中可以看出，无论是何种原因导致环境温度低于0℃，单片机系统将输出相应的逻辑电平（本例设计为低电平），经驱动后控制输出电路的继电器闭合，使加温电路工作。此系统是一个开环控制系统。

　　3、核心硬件电路设计及采样值量化

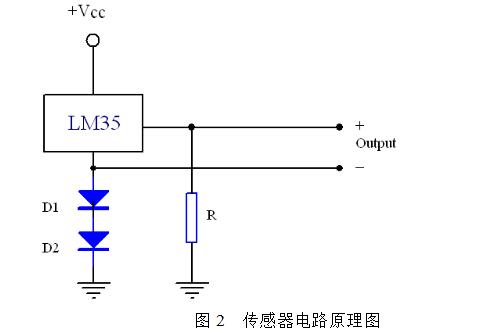

　　传感器电路采用核心部件是lm35ah，供电电压为直流15v时，工作电流为120ma，功耗极低，在全温度范围工作时，电流变化很小。电压输出采用差动信号方式，由2、3引脚直接输出，电阻r为18k普通电阻，d1、d2为1n4148。如图2。此电路适用于测温范围为-55～ 150℃场合。如果测温范围变化，可以对此电路作一些调整。笔者曾单独对此电路做过温度试验，把传感器放在温变循环箱中，每隔5℃作为一个测试点，观测并记录输出电压（测试数据和u-t曲线限于篇幅，从略），试验结果表明lm35ah的线性度是令人满意的。

　　信号调理电路主要完成对传感器信号放大和限幅的功能，将传感器电路输出的变化范围为2v左右的直流电压，调理为±10v直流电压，运放采用lf412。a/d采样电路选用12位ad转换器ad574。单片机系统以at89c55为cpu，外接锁存器及输出驱动电路。输出电路使用松下photomos继电器aqz202，来控制加温电路的通断。加温电路采用功率电阻加温的方法，单独设计一块加温板，电阻采用“串联＋并联”的方式，总阻值为14ω左右，供电电压为直流28v，整板加温功率为50w。

　　采样值的准确量化是温控电路正常工作的关键，这里采用以下换算办法来进行量化。

　　设经过信号调理后的电压为ui，则－10v≤ui≤10v，已知－10v对应的温度为－55℃，10v对应的温度为125℃，易求得比例因数kt＝0.111v/℃。

　　温度为0℃时，δt＝55℃（即相对于－55℃的变化量）。 ui＝－10v δt·kt＝－10v 55℃×0.111v/℃＝-3.895 v。 ui转换为数字量后，每个数字量对应电压值为4.883mv，（由12位ad，满量程20v可得），用ks表示。可求得数字量变化与温度变化的对应关系：

　　kt/ks ＝（0.111v/℃）/（4.883mv/数字量）＝22.73数字量/℃

　　0℃时，ad输出的数字量d0 = 0 55℃×22.73数字量/℃＝1250＝04e2h。 其他温度对应的数字量也可通过以上方法算出。

　　4、系统软件设计

　　软件采用plm/51语言与asm混合编程，采用模块化结构，主要由主模块、ad采样模块、初始化模块、定时器模块、出错处理模块等部分构成，修改和维护十分方便。

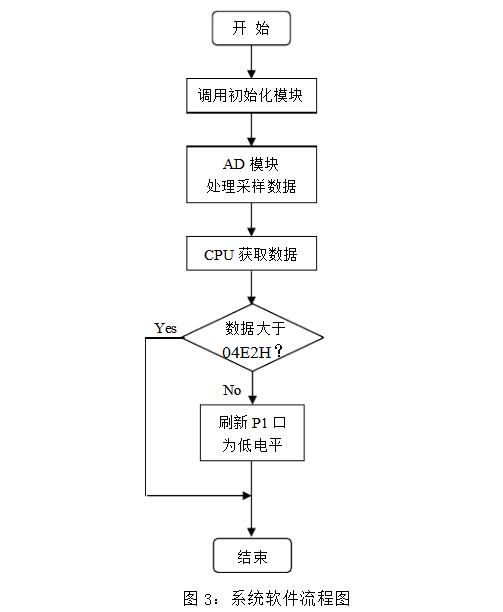

　　ad与单片机系统at89c55连接采用中断方式。当ad转换完毕后，cpu读取转换后的数字量，通过比较判断，如果数字量大于0℃时对应的数字量04e2h，则刷新逻辑输出口p1，送低电平。否则，p1口为高电平。软件工作流程如图3：

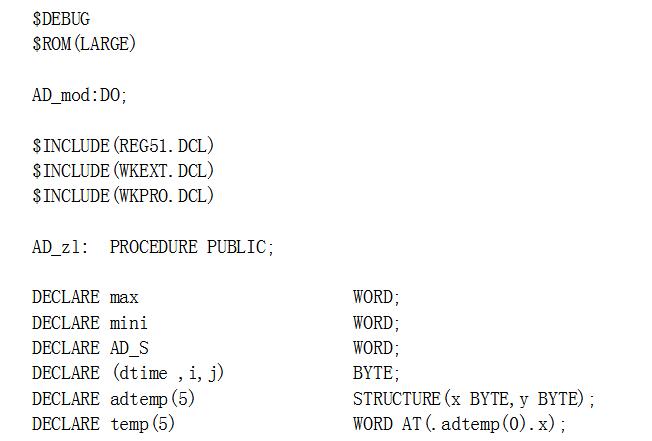

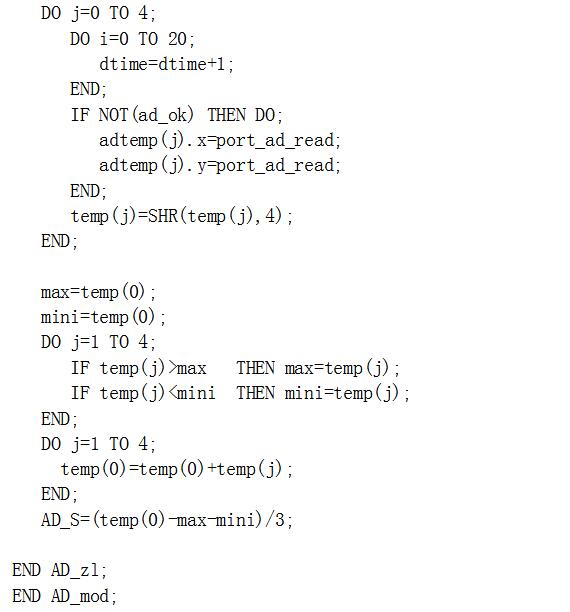

　　为了避免因干扰而产生误动作，软件采取了一些冗余和容错处理。在ad模块处理采样数据时，采用了软件滤波措施，以滤除电路中可能会出现的尖峰干扰。方法为连续采样五次，通过比较判断，去掉其中的最大、最小值。其余三次的值求和后取平均值，把平均值作为cpu用来判别的有效数据，再和04e2h（0℃对应数字量）进行比较。ad模块部分代码如下：

　　基于lm35开发的温控系统经过反复试验、测试，工作稳定可靠，具有体积小、灵敏度高、响应时间短、抗干扰能力强等特点。该系统成本低廉，器件均为常规元件，有很高的工程价值，现已应用于某型无人机飞控系统。如稍加改动，本系统可以很方便的扩展成为集温度测量、控制为一体的产品，同时传感器lm35的小范围非线性可以利用软件算法进行修正。
